Принцип работы и визуальный эффект
-
Визуальный эффект: Создаётся впечатление сплошной, непрерывной светящейся ленты, обёрнутой вокруг конструкции. Нет чётких горизонтальных швов между "этажами" пикселей, что даёт плавную, целостную картинку.
-
Как это работает: Модули устанавливаются так, что их скошенные грани формируют единую наклонную плоскость по всей высоте куба. Соседние по высоте модули стыкуются под углом, создавая ребро, но благодаря скосу, светодиоды направлены не строго горизонтально, а под углом, что улучшает обзор.
Устройство и конструкция

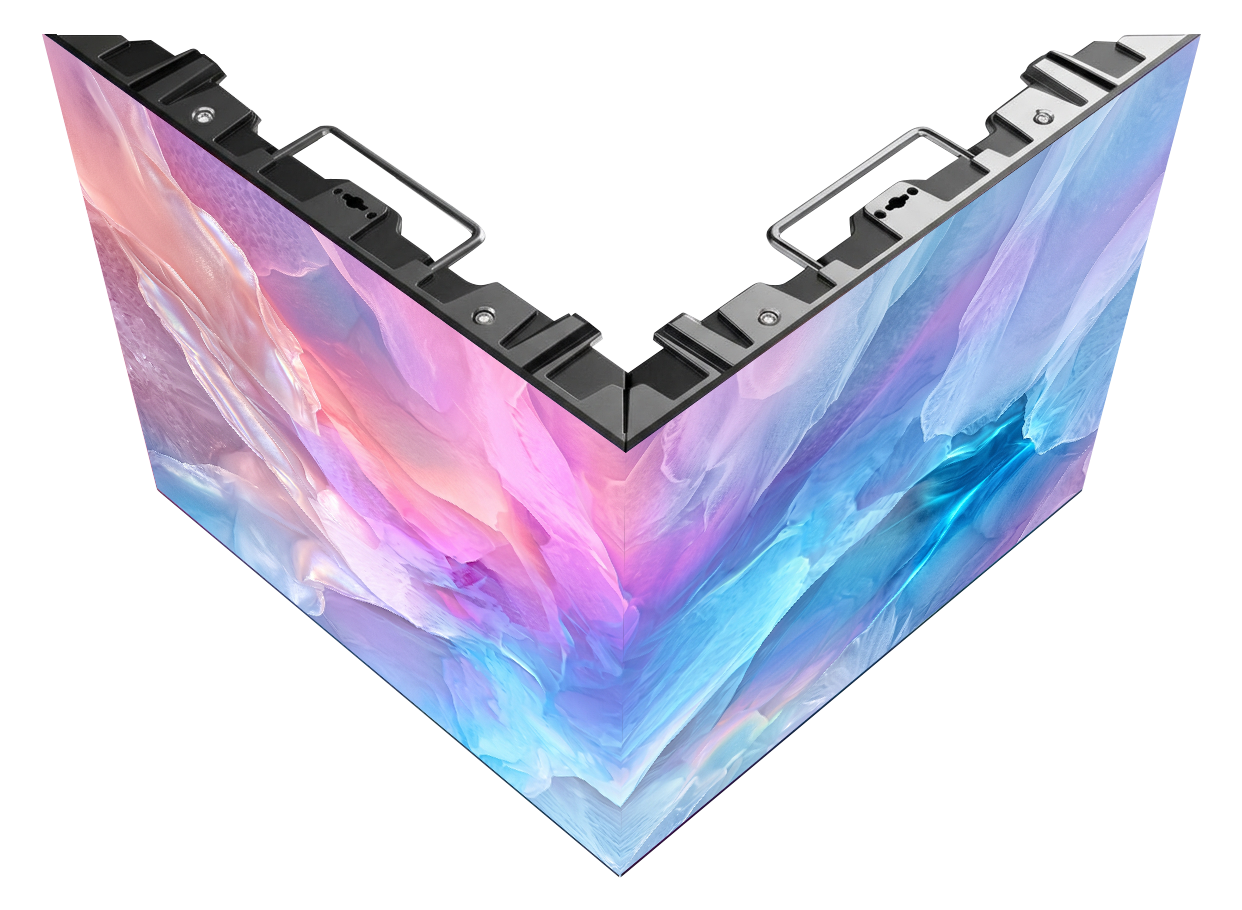

1. Специализированные LED-модули (ключевой элемент):
-
Форма: Прямоугольный или квадратный кабинет, лицевая панель которого скошена под 45° относительно плоскости монтажа.
-
Расположение светодиодов: Установлены на этой скошенной плоскости. Важна точная геометрия отливки корпуса.
-
Система крепления: Замки (лак-локи) расположены на боковых и верхней/нижней гранях, позволяя собирать вертикальные ряды и горизонтальные ярусы.
2. Несущий каркас (Остов куба):
-
Внутри конструкции находится прочная центральная мачта или пространственный каркас из алюминия или стали.
-
К этому каркасу по спирали или ярусами крепятся модули, формируя грани.
-
Каркас рассчитывается на ветровые нагрузки и обеспечивает жёсткость всей конструкции.
3. Варианты форм сборки:
-
Треугольная призма (3 грани): Самый распространённый вариант для медленного вращения или статичной установки.
-
Квадратная призма (4 грани): Более классический "куб", но со скошенными модулями.
-
Восьмигранная и более призмы: Для создания эффекта, максимально приближенного к цилиндру.
Вопрос/ответ
Основными параметрами стоимости экрана являются его размер (площадь) и шаг пикселя используемых модулей. Перечислим основные факторы, влияющие на цену:
- Стоимость светодиодных модулей (уличные/интерьерные) и их шага пикселя (чем меньше шаг пикселя, тем выше разрешение и меньше расстояние обзора, но стоимость при этом выше);
- Стоимость кабинетов (уличные/интерьерные) с соответствующим классом защиты и материалом, из которого они изготовлены (алюминий, композит);
- Стоимость блоков питания (по одному в каждый кабинет);
- Стоимость контроллеров (по одному контроллеру в каждый кабинет) и карт приёма видеосигнала;
- Стоимость видеопроцессора;
- Стоимость комплектующих (кабели подключения кабинетов с разъёмами, шлейфы, патч-корды, магниты);
- Стоимость доставки на объект и используемых кейсов;
- Стоимость металлоконструкции (проектирование, изготовление, доставка);
- Стоимость монтажа.
