MiP — это будущее для экранов сверхвысокой четкости (4K/8K) в помещениях, которое уже наступило. Она берет лучшее от двух миров: качество изображения, приближенное к совершенному MicroLED, и технологичность производства и ремонта, как у SMD. На данный момент MiP дороже SMD, но дешевле COB при сопоставимом шаге пикселя, и её цена быстро снижается по мере масштабирования производства.
Что такое MiP LED?

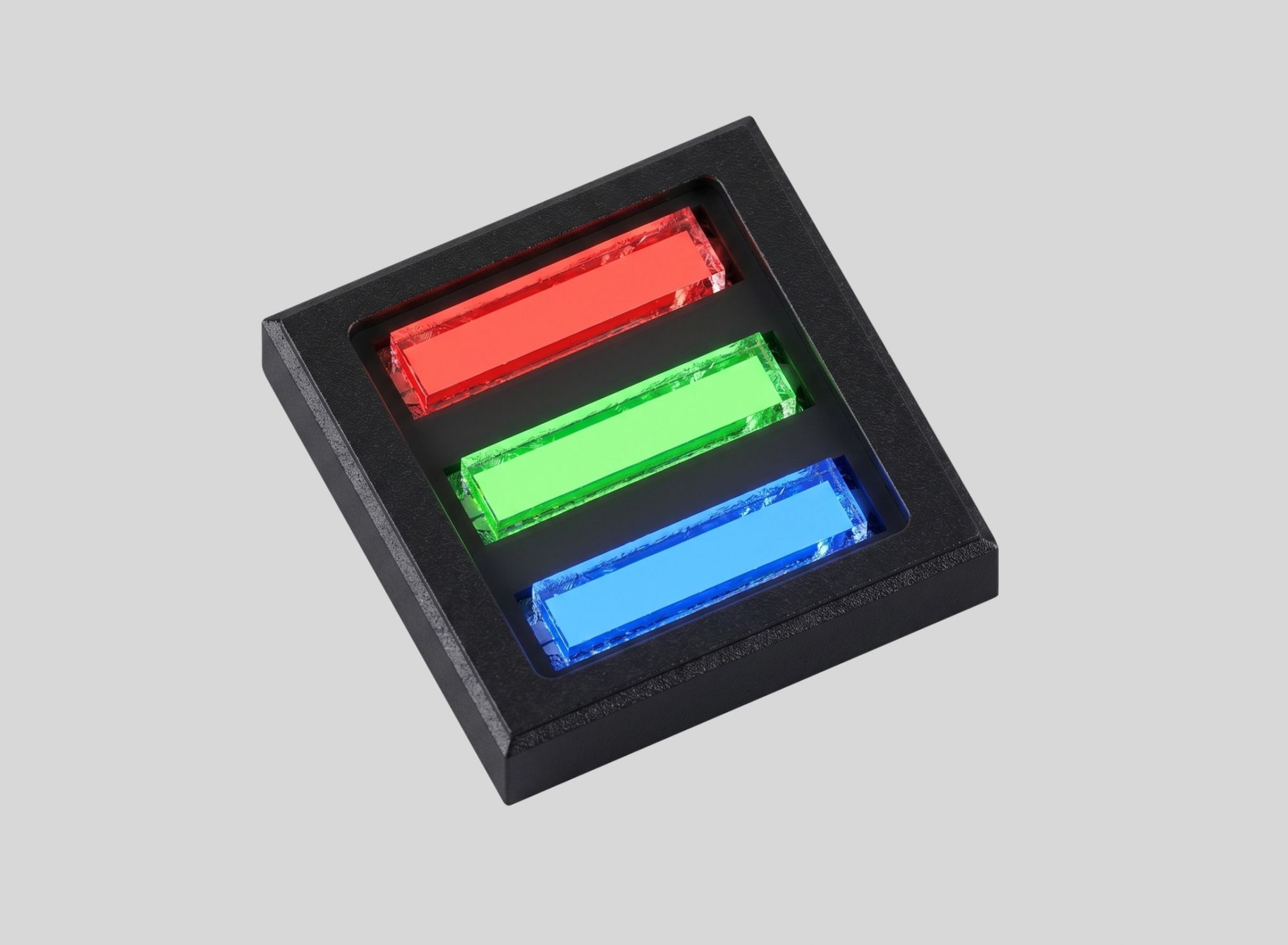

MiP (Micro LED in Package) — это передовая технология корпусирования (упаковки) светодиодов, которая стала мостом между современными Mini/Micro LED-чипами и традиционными процессами производства LED-экранов. Простыми словами, это когда сверхмаленький Micro LED-чип (размером часто менее 100 микрон) помещается в миниатюрный, но стандартный корпус, напоминающий традиционный SMD-компонент. Затем эти готовые «MiP-компоненты» уже обычным способом монтируются на печатную плату.
Устройство и технологический процесс изготовления
-
Основа — микрочипы Micro LED или Mini LED чипы, которые значительно меньше традиционных светодиодов. Их размер может составлять всего 30x50 микрон, что в 10 раз меньше обычного чипа.
-
Резка и отбор: большая пластина с микрочипами нарезается на отдельные элементы. Каждый такой элемент (содержащий один или несколько пикселей) тщательно тестируется, сортируется по яркости и цвету (сортировка и смешивание цветов). Это критически важно для высокого качества итогового экрана.
-
Корпусирование: отобранные и протестированные «кусочки» с микрочипами упаковываются в защитный корпус. Существует два основных подхода :
- Упаковка независимых пикселей: каждый RGB-пиксель (красный, зелёный, синий) заключается в отдельный корпус. Этот метод обеспечивает лучшее смешивание цветов и упрощает ремонт.
- Интегрированная упаковка пикселей: в одном корпусе объединяются несколько пикселей (например, 2x2). Это может удешевить производство, но усложняет ремонт.
-
Монтаж на плату: полученные MiP-компоненты (например, типоразмера 0202, что означает 0,2 x 0,2 мм) можно монтировать на стандартное оборудование для поверхностного монтажа (SMT), которое уже широко используется в индустрии.

Ключевые преимущества технологии MiP
Благодаря своему устройству, MiP предлагает ряд значительных преимуществ:
- Экстремально малый шаг пикселя: технология позволяет создавать экраны с плотностью пикселей менее P1.0 (например, P0.4, P0.3) и вплоть до P0.1, что недостижимо для классического SMD. Это идеальное решение для экранов, на которые смотрят с близкого расстояния.
- Потрясающее качество изображения:
- Высокая контрастность и глубокий черный цвет: поскольку сами светодиодные чипы очень маленькие, бóльшую площадь поверхности занимает черная подложка и корпус. Это позволяет добиться коэффициента контрастности до 100 000:1 и по-настоящему глубокого черного цвета, что критически важно для качества изображения.
- Широкие углы обзора: MiP-экраны обеспечивают стабильную цветопередачу и яркость при взгляде под углом до 170 и более градусов.
- Цветовая однородность: благодаря предварительному тестированию и сортировке микрочипов перед упаковкой, MiP-экраны имеют превосходную равномерность цвета по всей поверхности, что исключает эффект «мозаики».
- Высокая надежность и ремонтопригодность:
- Защита: корпусирование обеспечивает отличную защиту чувствительных микрочипов от влаги, пыли и статического электричества. Дополнительные покрытия (Anti-glare, Anti-reflection) повышают устойчивость к ударам и царапинам.
- Простой ремонт: в отличие от технологии COB (Chip on Board), где экран представляет собой монолитный блок, и замена одного неисправного светодиода практически невозможна, в MiP-экране можно заменить отдельный компонент, как в старом добром SMD. Это сильно упрощает обслуживание.
- Экономическая эффективность:
- Использование существующих мощностей: MiP компоненты собираются на уже существующем SMT-оборудовании, что снижает потребность в миллиардных инвестициях в новые заводы, в отличие от COB.
- Снижение себестоимости микрочипов: Одна пластина с Micro LED чипами дает в десятки раз больше готовых компонентов, чем пластина с обычными чипами. Это закладывает потенциал для значительного снижения цены в будущем.

Технические возможности и сферы применения
MiP — это не просто лабораторная разработка, а уже коммерчески доступная технология, которая активно внедряется.
- Диапазон шага пикселя: Охватывает широкий спектр — от ультра-мелких P0.3-P0.7 (для помещений с очень близким просмотром) до более крупных P1.2, P1.5 и даже P3.9.
- Применение:
- Киноэкраны и Virtual Production: MiP обеспечивает 99%+ охват цветового пространства DCI-P3 и высокую частоту обновления, что идеально для кинопроизводства.
- Домашние кинотеатры и гостиные: MiP (и её развитие — MicroLED) рассматривается как прямой конкурент OLED для сверхдорогих домашних ТВ из-за идеального черного цвета и высокой яркости.
- Коммерческие дисплеи: Для элитных магазинов, шоу-румов, конференц-залов, где требуется максимальное качество изображения.
- Трансляции и студии: Однородность цвета и широкие углы обзора критичны для телевизионных студий.
Ключевые отличия от других технологий

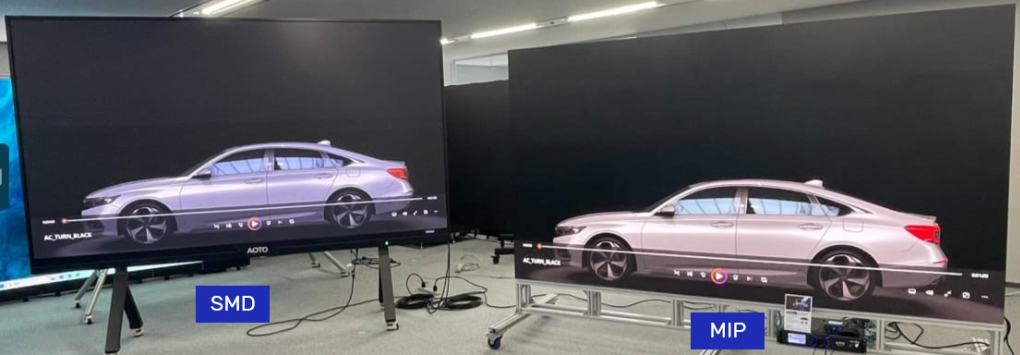

Самое главное преимущество MiP перед конкурентами — это комбинация качества Micro LED и простоты производства/ремонта SMD.

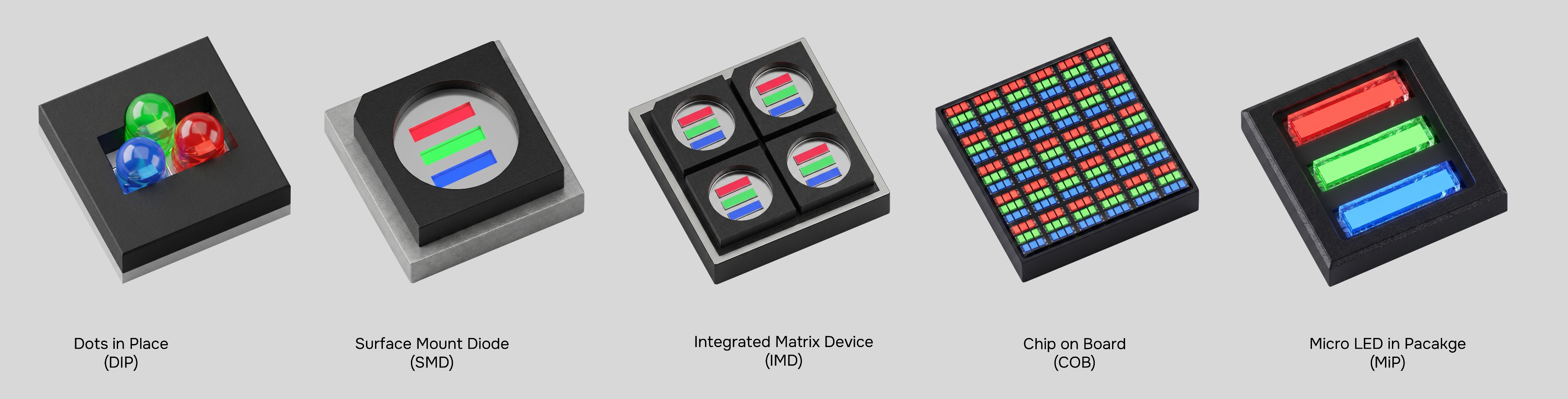

Сравнение с технологиями SMD, COB, IMD
- SMD — самая зрелая технология корпусирования светодиодов, но она имеет недостатки с точки зрения надёжности. Повреждение светодиодных диодов или сбои могут произойти в процессе производства. Ещё один недостаток SMD связан с физическим размером: трудно достичь шага пикселя меньше P1.0.
- COB позволяет достигать малых шагов, вплоть до mini-LED и micro-LED. Недостаток COB-ламп — их обслуживание. Трудно отремонтировать одну лампу на модуле COB. При пайке на окружающих лампах может остаться след.
- IMD — это комбинация SMD и COB. IMD охватывает малые шаги пикселя от 0,4 до 0,9 мм и обладает лучшей ударопрочностью, чем SMD. Один IMD может использоваться только для одного шага пикселя.
| Характеристика | MiP (Micro LED in Package) | SMD (Surface-Mount Device) | COB (Chip on Board) |
|---|---|---|---|
| Главное | Микрочип помещается в маленький корпус | Светодиод в стандартном корпусе | Чип крепится голым кристаллом прямо на плату |
| Минимальный шаг пикселя | Очень малый (≤P0.4) | Крупный (≥P1.2) | Малый (≥P0.7) |
| Качество и контрастность | Высочайшие (близок к MicroLED) | Средние (видны светодиоды) | Высокие (монолитная поверхность) |
| Ремонт и обслуживание | Простой (возможна замена элемента) | Простой (замена элемента) | Сложный (замена модуля целиком, часто со следами ремонта) |
| Себестоимость | Средняя (с потенциалом снижения) | Низкая | Высокая (сложное оборудование) |
Вывод: MiP — это будущее для экранов сверхвысокой четкости (4K/8K) в помещениях, которое уже наступило. Она берет лучшее от двух миров: качество изображения, приближенное к совершенному MicroLED, и технологичность производства и ремонта, как у SMD. На данный момент MiP дороже SMD, но дешевле COB при сопоставимом шаге пикселя, и её цена быстро снижается по мере масштабирования производства.
Ожидается, что к 2028 году доля MiP на рынке сверхмелких LED-экранов превысит 35%.
