Гибкий светодиодный экран: устройство

🧱 Основные компоненты конструкции

Современный гибкий LED-экран состоит из нескольких ключевых слоев и компонентов, каждый из которых отвечает за гибкость, яркость и долговечность устройства.

1. Гибкое основание (Печатная плата)
Это фундамент экрана. Вместо обычного стеклотекстолита (FR4) используется гибкая полимерная пленка (Flexible Printed Circuit, FPC).

• Материалы: Чаще всего это полиимид или ПВХ. Существуют также экспериментальные и текстильные решения, где основой служит ткань с вплетенными токопроводящими нитями.
• Функция: На эту пленку методом травления наносятся медные токопроводящие дорожки, которые передают сигнал и питание к светодиодам. Благодаря эластичности пленки плата может изгибаться по радиусу до нескольких сантиметров.

2. Светодиоды (LED-чипы)
В гибких экранах используются поверхностно монтируемые диоды (SMD — Surface-Mounted Device).

• Тип: Как правило, это 3-в-1 SMD, где в одном корпусе объединены красный, зеленый и синий чипы, что позволяет получать полноцветное изображение.
• Размер: Для высокой четкости используются миниатюрные чипы типа SMD1010 или SMD1515. Шаг пикселя (расстояние между центрами соседних светодиодов) может быть очень маленьким — от 1.3 мм и выше.

3. Защитный слой (Маска)
Светодиоды и контакты нуждаются в защите от влаги и механических воздействий, при этом материал не должен мешать изгибу.

• Силиконовая маска: Мягкий полимер, который закрывает лицевую сторону модуля, защищая диоды от пыли и случайных ударов.
• GOB (Glue On Board): Технология заливки всей лицевой поверхности прозрачной эпоксидной смолой. Это обеспечивает высокую степень защиты (IP54 и выше), ударостойкость и улучшает контрастность.

4. Система крепления и корпус
Несмотря на то, что плата гибкая, модули часто имеют легкий корпус или систему фиксации.

• Магниты: Многие гибкие модули оснащены магнитами сзади. Это позволяет быстро монтировать экран на металлический каркас любой криволинейной формы и легко снимать его для обслуживания.
• Карбон/Пластик: Для снижения веса и сохранения гибкости используются композитные материалы. Вес может составлять всего 300 граммов на квадратный метр.

⚙️ Как это работает

С технической точки зрения гибкий экран работает так же, как и обычный, но с важными конструктивными особенностями.

1. Формирование изображения: Контроллер (приемная карта) получает видеосигнал от компьютера или медиаплеера. Он преобразует его в цифровые команды для каждого светодиода.
2. Передача сигнала: Данные передаются по гибким шлейфам и дорожкам печатной платы. Инженеры оптимизируют разводку дорожек на гибкой плате, чтобы минимизировать помехи и затухание сигнала при изгибе .
3. Свечение: Каждый SMD-светодиод содержит три кристалла (RGB). Изменяя интенсивность свечения каждого кристалла (используя ШИМ — широтно-импульсную модуляцию с глубиной цвета до 16 бит), модуль формирует нужный оттенок.
4. Стыковка модулей: Ключевое отличие гибких экранов — способ соединения. Модули могут стыковаться под разными углами или крепиться внахлест, образуя плавные изгибы, колонны или волны без видимых швов.

🧲 Сферы применения

Благодаря своей структуре, гибкие экраны используются там, где обычные поставить невозможно:

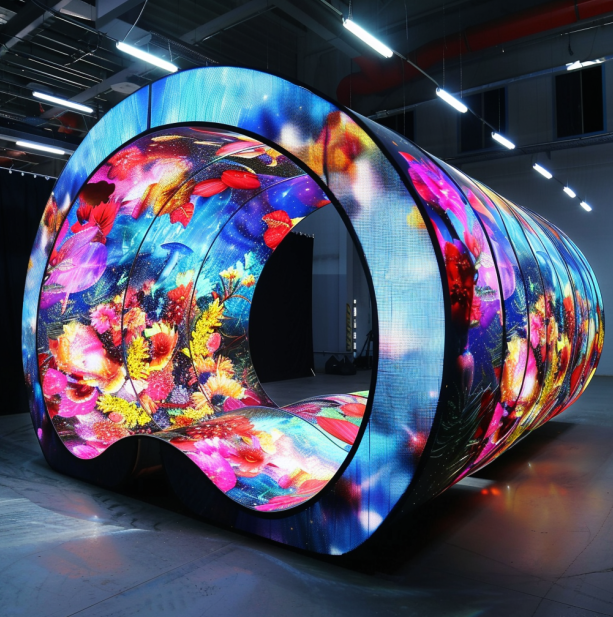

• Колонны и арки: Идеальное облегание круглых поверхностей в торговых центрах и атриумах.

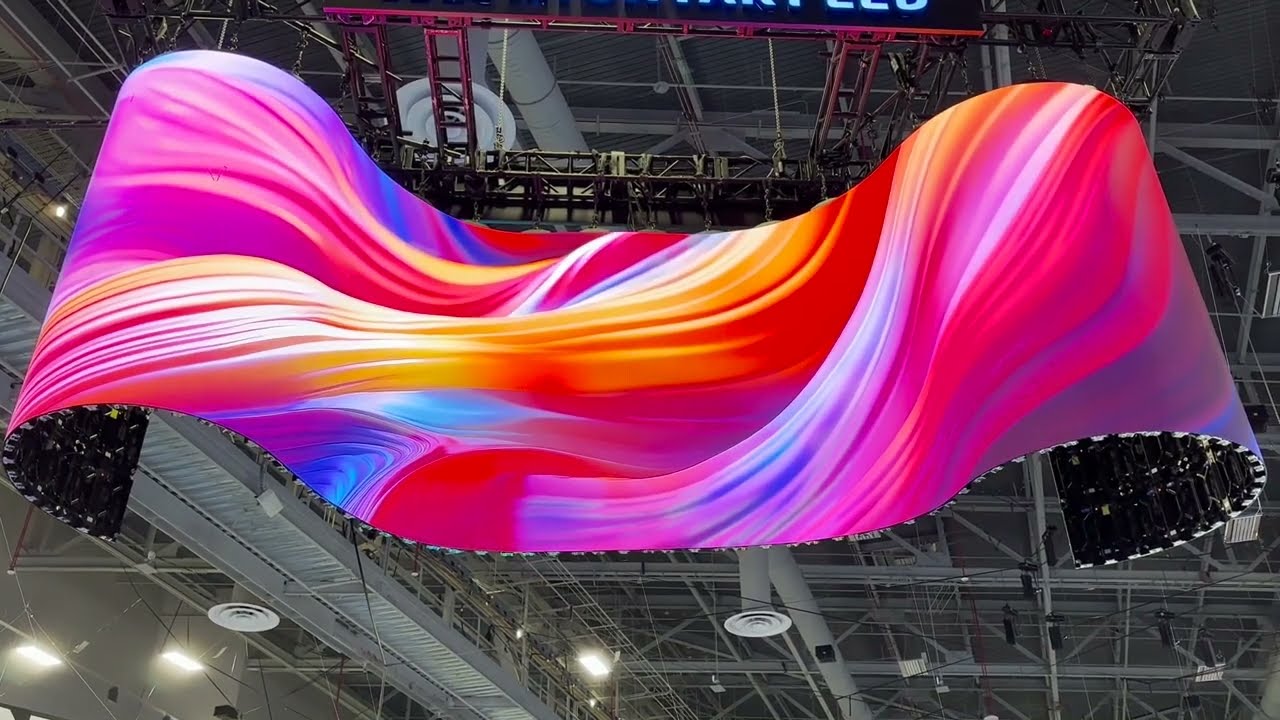

• Потолки и подвесные конструкции: Малый вес позволяет безопасно крепить экраны даже к потолкам .
• Сцена и шоу-бизнес: Создание волнообразных фонов, декораций сложной формы и мобильных конструкций.
• Фасады: Легкие и прозрачные варианты (сетки) используются для медиафасадов зданий без усиления несущих конструкций.

💡 Важные технические характеристики

При выборе или эксплуатации гибкого экрана обращают внимание на следующие параметры:

• Шаг пикселя (Pixel Pitch): Расстояние между диодами (P1.5, P2.5, P3, P6.67 и т.д.). Чем меньше число, тем выше четкость картинки, но выше стоимость.
• Яркость: Для помещений (indoor) достаточно 600–1200 нит. Для улицы (outdoor) требуется яркость от 2000 до 5000+ нит.
• Частота обновления: Хороший показатель — 1920–3840 Гц. Это гарантирует отсутствие мерцания на видео и фотосъемке.
• Класс защиты (IP): IP20/IP40 — только для сухих помещений. IP65 — полная защита от пыли и струй воды, подходит для улицы.

Гибкие LED-экраны — это результат перехода от жестких корпусных конструкций к тонкопленочным и текстильным технологиям, позволяющим "вписать" цифровое изображение в любую архитектурную форму.
